В 2009 году он был разработан и изготовлен LZ2ZK.
В качестве усилителя используется  металлокерамический триод ГС-35Б. Лампа работает по схеме с заземленной сеткой в классе AB2.
На анод лампы подается напряжение 3000 В. Сетка напрямую заземлена, а на катод подается стабилизированное положительное напряжение смещения

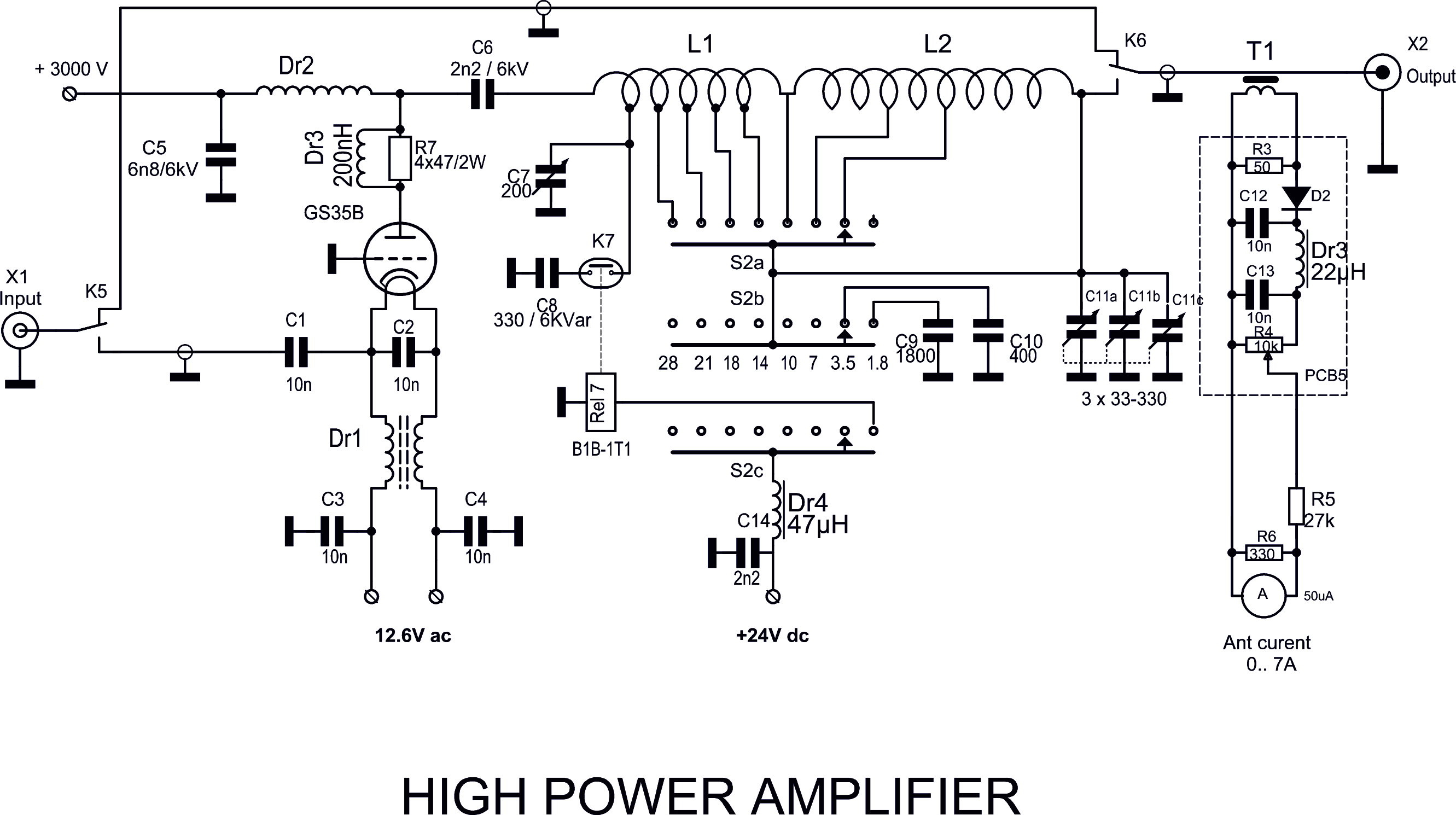

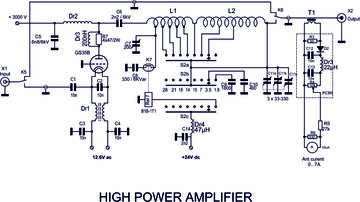

Схема представляет собой классическую схему усилителя

с напрямую заземленной сеткой, с параллельной подачей на анод и П-фильтром на выходе. Переключение отводов катушки для отдельных диапазонов осуществляется с помощью мощного керамического переключателя с 3 галетами. В галета переключает индуктивность, вторая - дополнительные конденсаторы ко второму конденсатору П-фильтра для диапазонов 80 и 160 м, а третья используется для подключения вакуумного реле, дополнительного конденсатора к первому конденсатору для диапазона 160 м.
         Как видно из схемы, сигнал внешнего усиления подается непосредственно на катод лампы через конденсатор С1. Оказалось, что лампа в используемом режиме имеет входное сопротивление примерно 50 Ом и КСВ на входе составляет около 1:1 в диапазоне частот от 1,8 до 18 МГц, а от 21 до 28 - не более 1:1,6, поэтому нет необходимо использовать входные фильтры соответствия.
         Во время работы на максимальной мощности лампа излучает значительное количество тепла (около 1200-1500) и требует не менее 2500 л / мин воздушного охлаждения катода, решетки и анода. При рассеиваемой мощности 1000 Вт можно использовать турбинный вентилятор ЭВ-82 объемом 1,6 м 3 ./ мин Рекомендуется поместить катод и выпускные патрубки лампы вместе с дросселем нагрева в закрытый бокс, в который подается охлаждающий воздух, и установить воздуховод вокруг анодного радиатора, направляя воздух через ребра радиатора лампы.

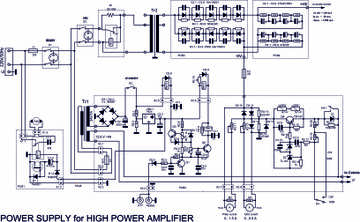

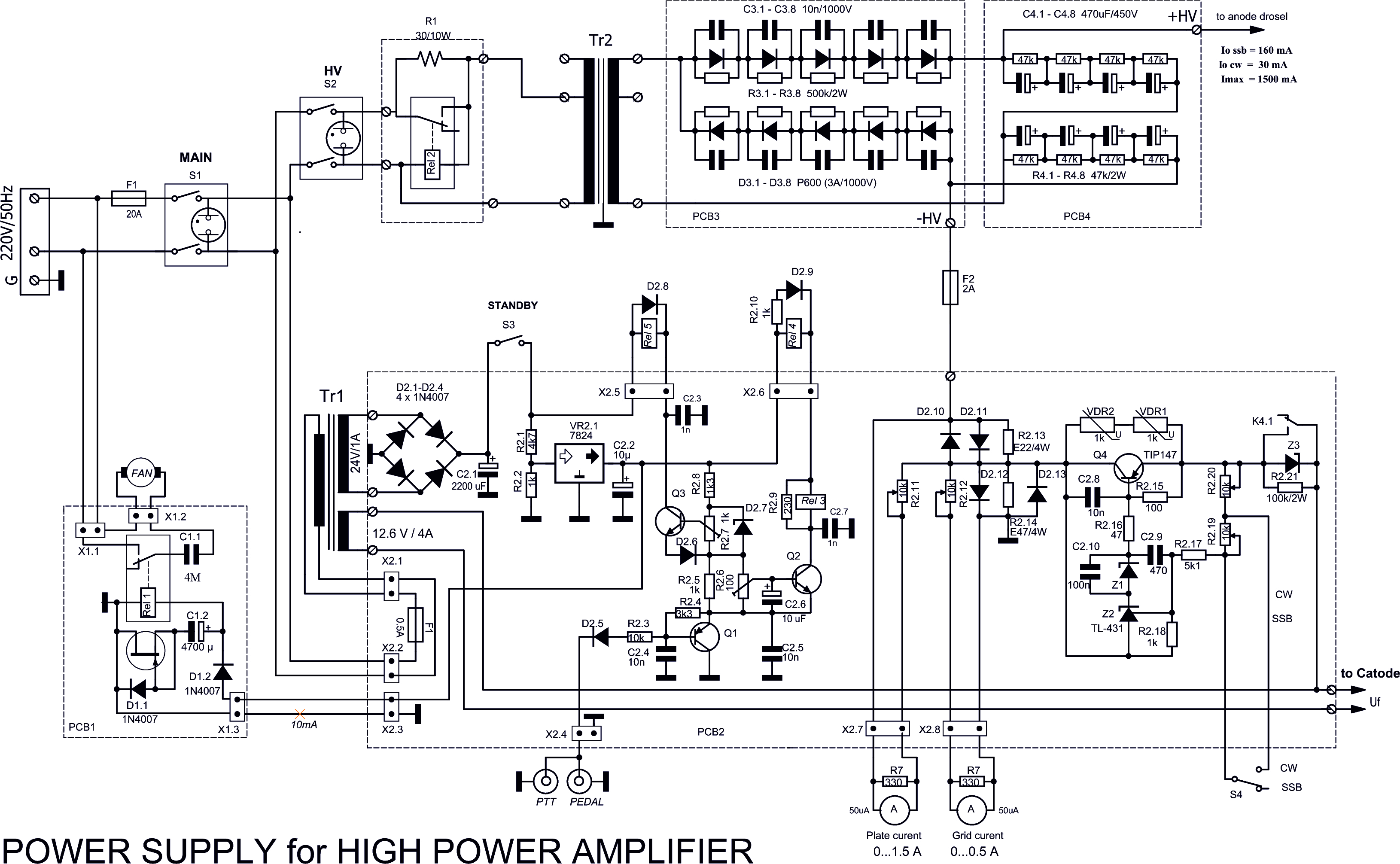

                  Блок питания усилителя, состоит из трех блоков - высоковольтного выпрямителя, блока управления реле и катодной стабилизации напряжения (BIAS) и блока управления вентилятором.

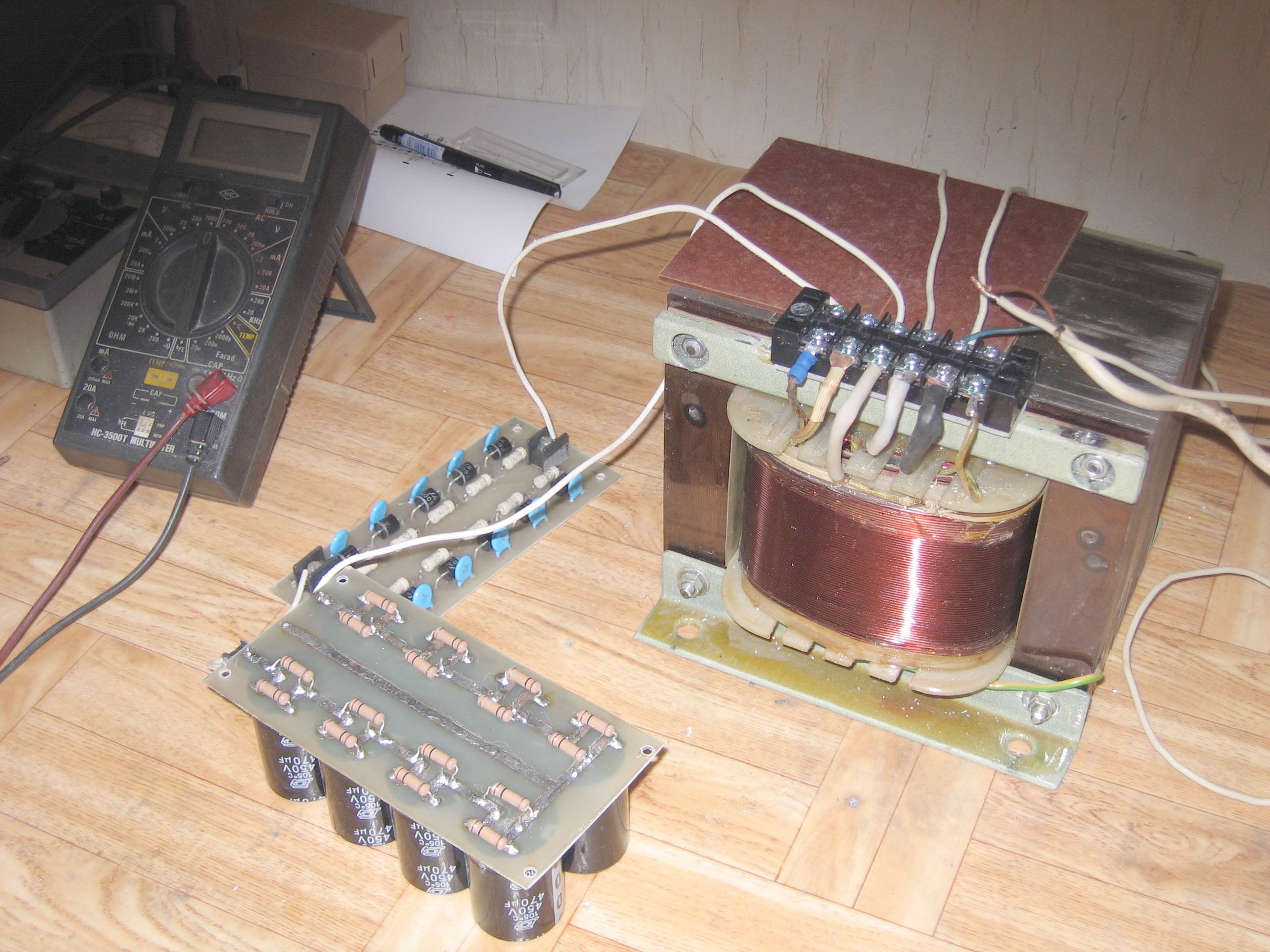

Выпрямитель высокого напряжения состоит из трансформатора, платы с высоковольтными диодами и платы с электролитическими конденсаторами
работает по схеме с удвоением напряжения. Трансформатор намотан на сердечник Ш-64 и имеет заданную толщину 120 мм и рассчитан на мощность 3000 кВА в непрерывном режиме и 4000 кВА в режиме SSB. Плата выпрямителя содержит 10 мощных выпрямительных диодов P600M (1000 В / 3 А), шунтированных с конденсаторами 10 нФ и резисторами 500 кОм.
  Плата емкости фильтра состоит из 8 электролитических конденсаторов 470 мкФ / 450 В, шунтированных резисторами 47 кОм / 2 Вт. Эти резисторы не только выравнивают напряжения между конденсаторами, но и приводят к их быстрому разряду (около 60 секунд) после выключения.

         В заданном режиме выпрямитель при максимальной нагрузке потребляет до 18 А от сети, а в режиме запуска - в несколько раз больше (пусковой ток). Это приводит к серьезному потреблению тока из сети и требуется «мягкий» пуск, с помощью резистора R1 и реле переменного тока Rel 2.
         Вентилятор питается переменным напряжением 100 В, который должен быть подключен через конденсатор 4 мкФ. В режиме STANDBAY, когда не работает усилитель, но находится в режиме ожидания, нет необходимости управлять вентилятором, и в этом режиме он предусмотрен для его выключения. Однако это не должно происходить немедленно, когда лампа очень горячая и для этой цели предусмотрено реле задержки, которое отключает подачу питания на вентилятор через 45 секунд после входа в режим STANDBAY. Таким образом, лампа охлаждается до температуры, при которой она может бесконечно стоять в режиме ожидания (только нагрев).
         Блок управления реле состоит из транзисторов Q1, Q2 и Q3, питаемых от стабилизированного выпрямителя на 24 вольт.
Подробную схему управления реле с необходимой последовательностью и его работы можно увидеть на этом сайте, по адресу   http://www.lz2zk.com/practice/page68/index.html .
   Блок стабилизации напряжения на катоде состоит из силового транзистора Q4 (TIP147) и стабилитронов Z1, Z2 и Z3. Схема позволяет регулировать напряжение смещения в широком диапазоне и при выключенном сигнале PTT, пока лампа полностью не заблокируется.

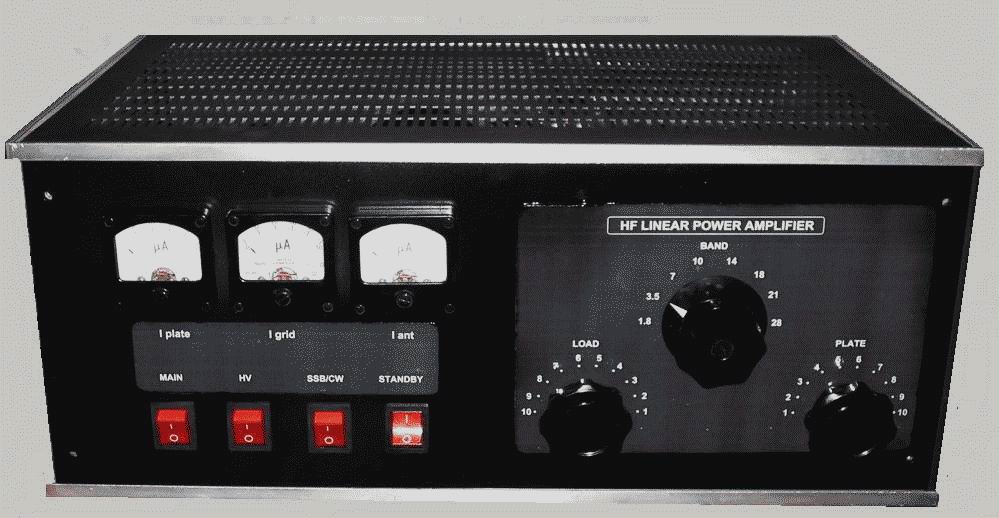

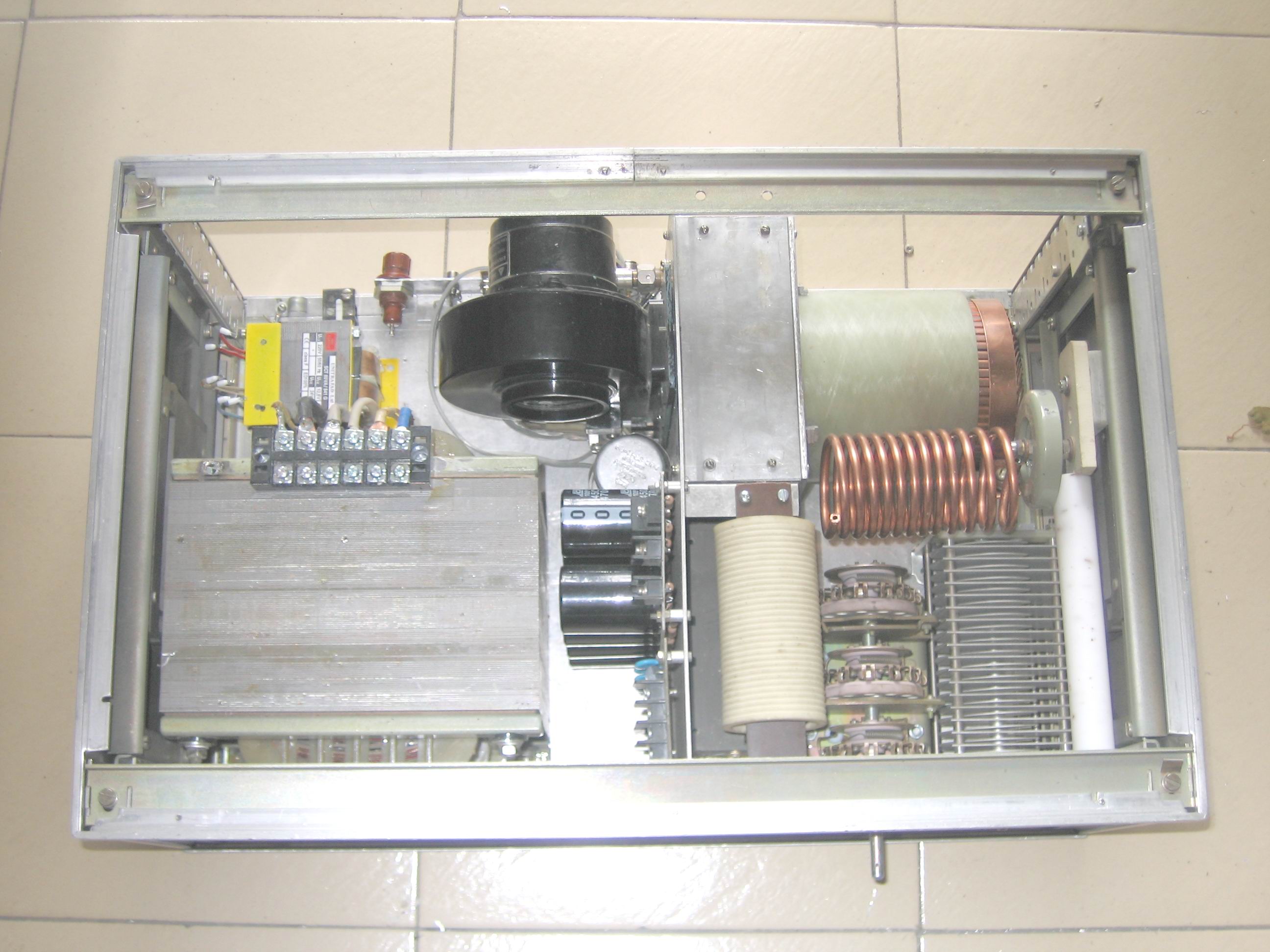

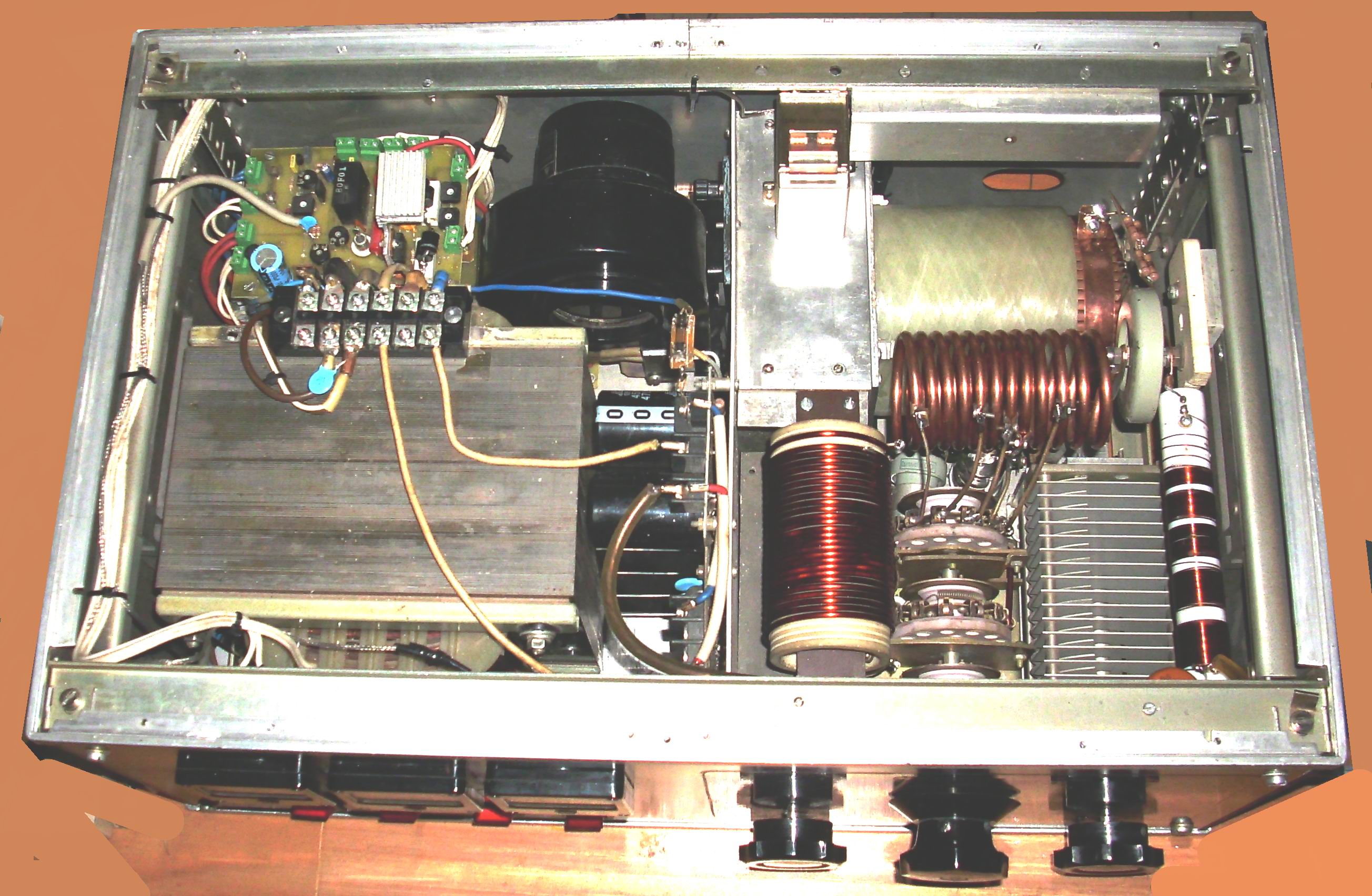

Усилитель смонтирован в коробке размером 520 х 200 х 350 мм. Коробка разделена на два отсека, справа - лампа и P-фильтр, а слева - блок питания и управления. На рис

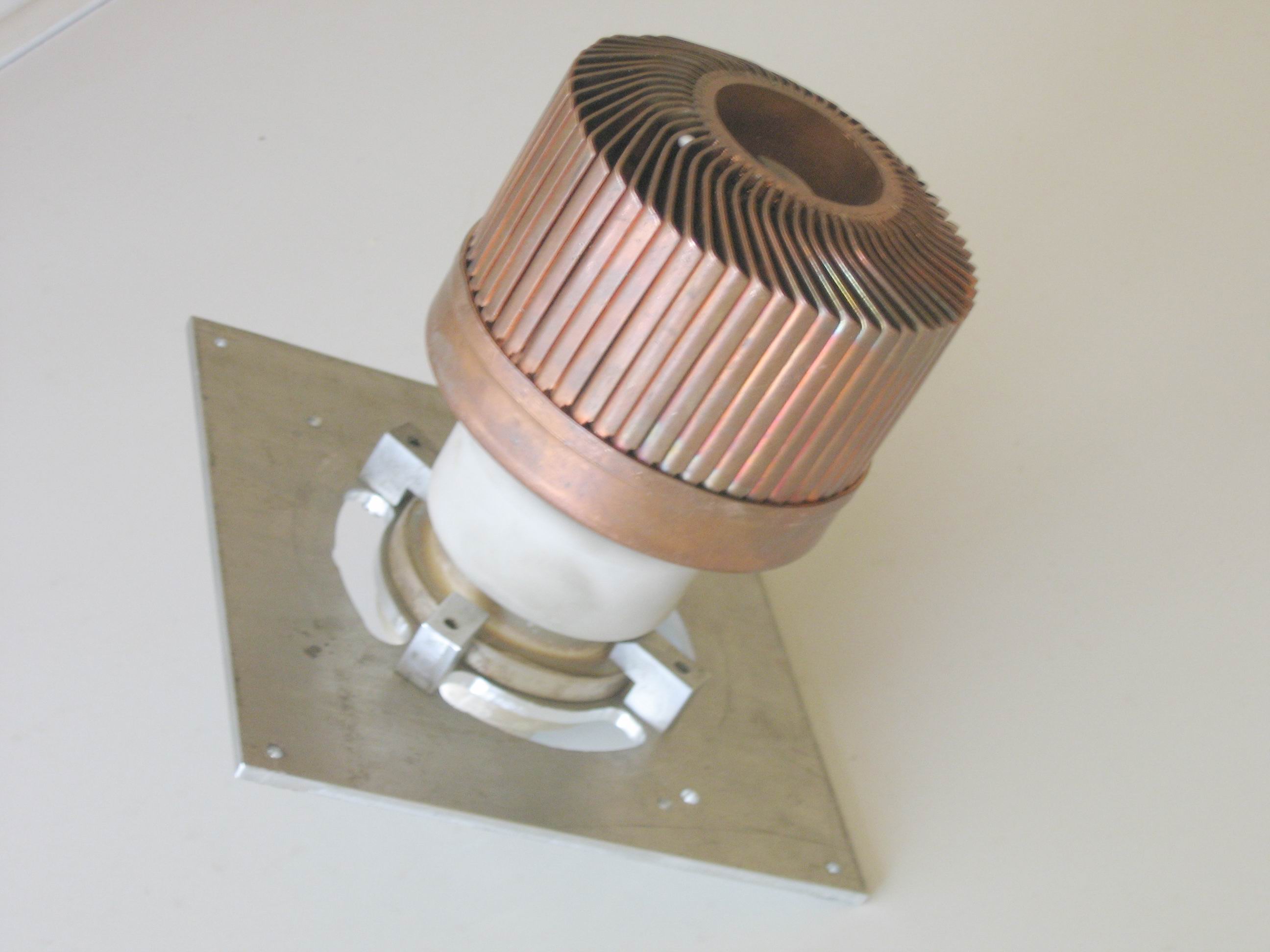

показано расположение деталей в коробке. Лампа установлена горизонтально. Он прикреплен к основанию из 5 мм алюминиевого листа, в котором фрезерованы отверстия для прохода продувочного воздуха

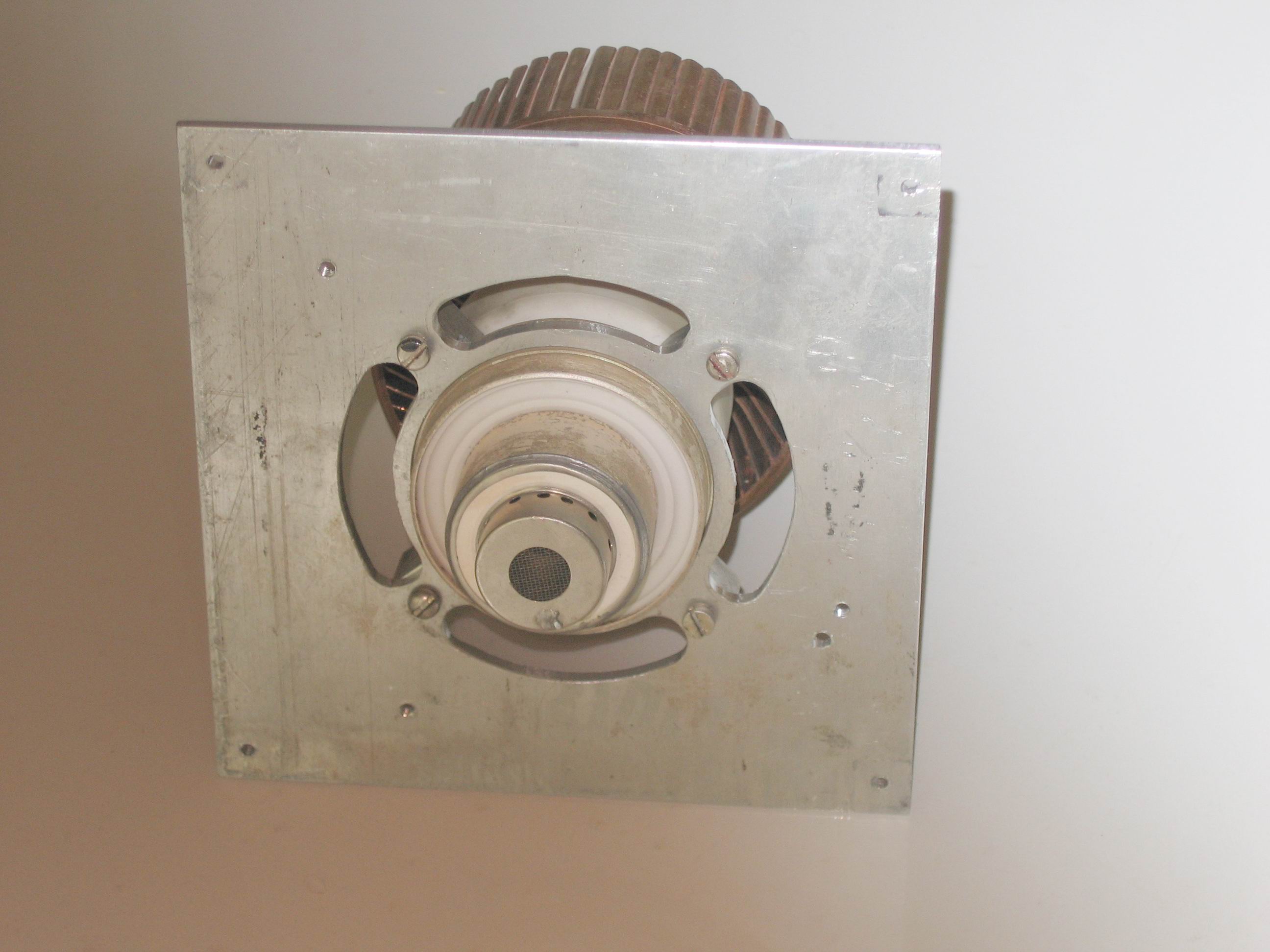

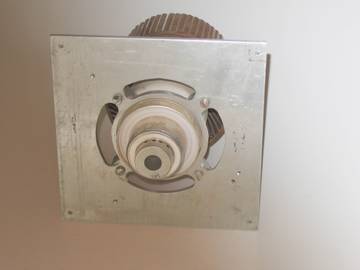

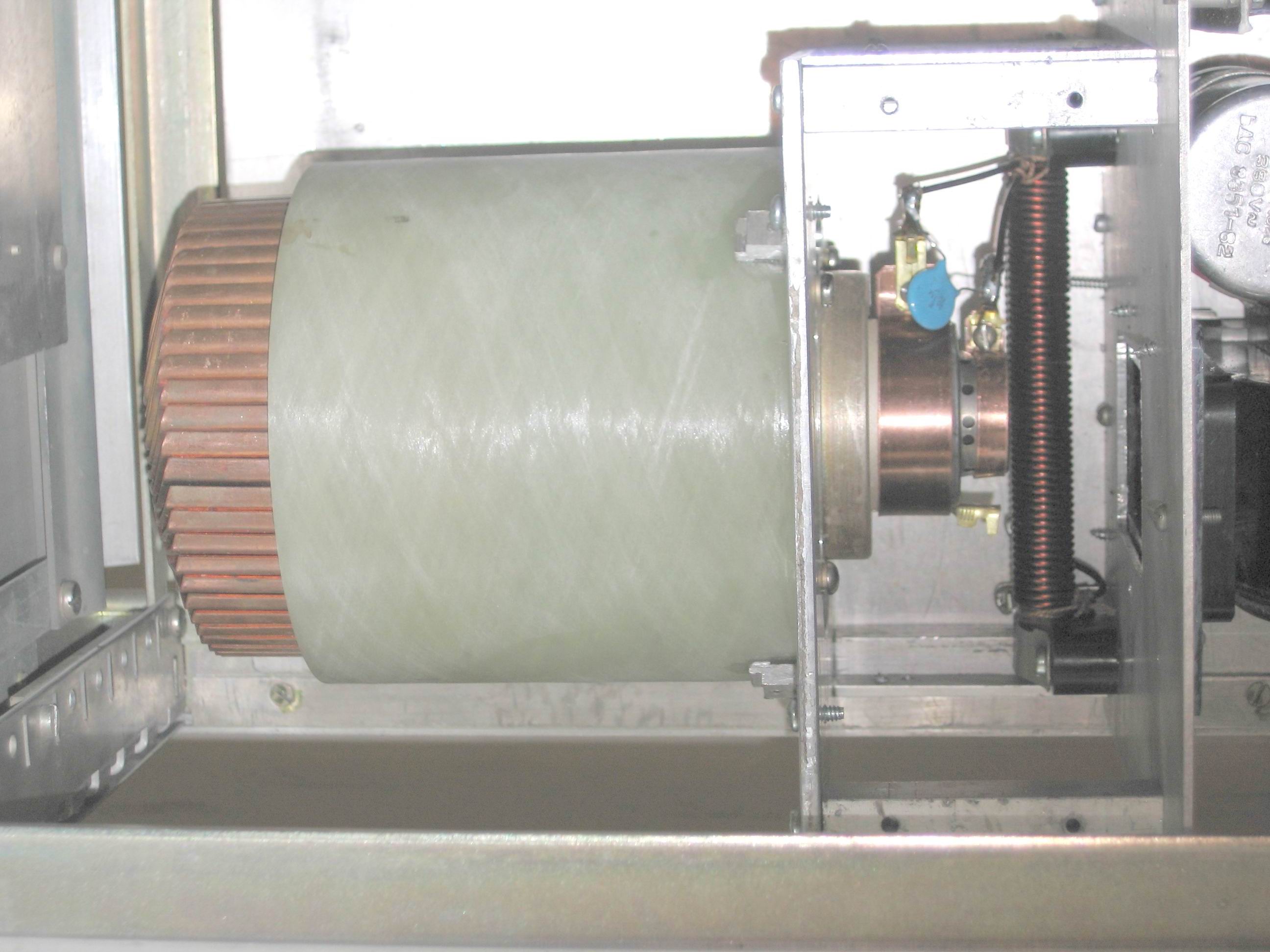

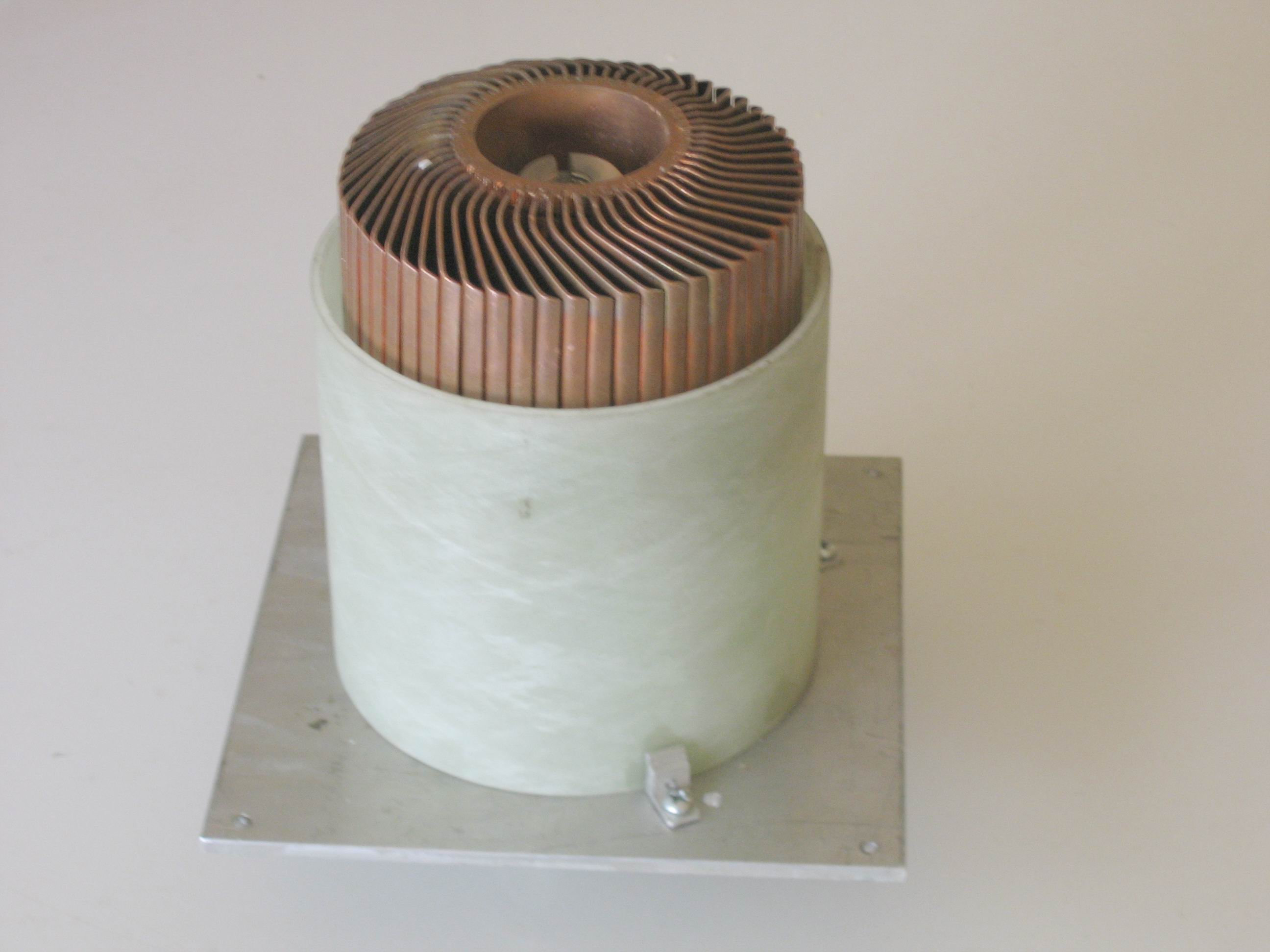

Лампа крепится к основанию с помощью L-образных кронштейнов , и на нее устанавливается воздуховод.
Расстояние между внутренней поверхностью воздуховода и лампой составляет 2,5 мм.
Основание, к которому прикреплена лампа, является крышкой закрытой коробки, к которой прикреплен вентилятор.
Это помогает напрямую отводить тепло от решетки радиатора. Катодный дроссель находится в этой коробке .

       П-контур состоит из двух катушек и двух конденсаторов. Катушка L1 имеет индуктивность 3 мкГн, состоит из 12,5 витков, намотанных на воздухе диаметром 52 мм и длиной 100 мм с медной трубкой диаметром 5 мм. Катушка L2 имеет индуктивность 18,8 мкГн и 27 витков, намотанных на керамический корпус диаметром 50 мм и длиной 85 мм с шагом 3 мм с эмалированной проволокой ф2,7 мм.
       Анодный дроссель намотан на цилиндрический корпус из тефлона с эмалированной проволокой ф0.5 мм. Он состоит из 5 секций с плотной обмоткой, следующим 35, 31, 26, 22 и 14 витков и 4 витка с шагом 5 мм. Расстояние между секциями составляет 5 мм.

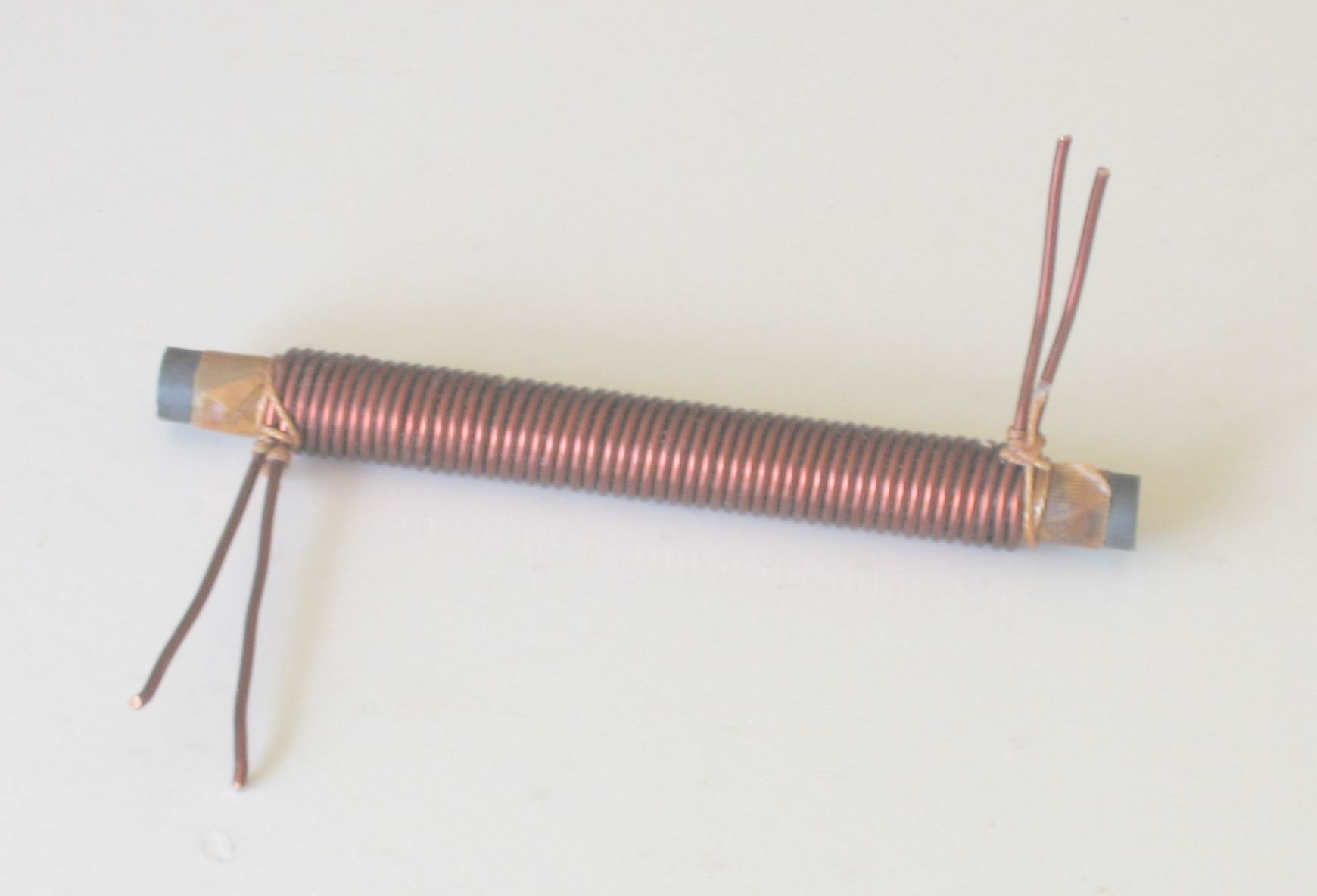

        Катодный дроссель

намотан на ферритовый стержень диаметром 10 мм и содержит 26 бифилярных витков эмалированной проволоки ф2 мм. Перед намоткой ферритовый стержень оборачивают двумя или тремя слоями изолирующего стеклоткани. Дроссель прикреплен к коробке двумя зажимами.
         Передающий конденсатор С6 является очень важным и ответственным элементом. Использовался керамический конденсатор К15У-1 мощностью 2200 пФ, рабочим напряжением 6 кВ и мощностью 50 кВАр.

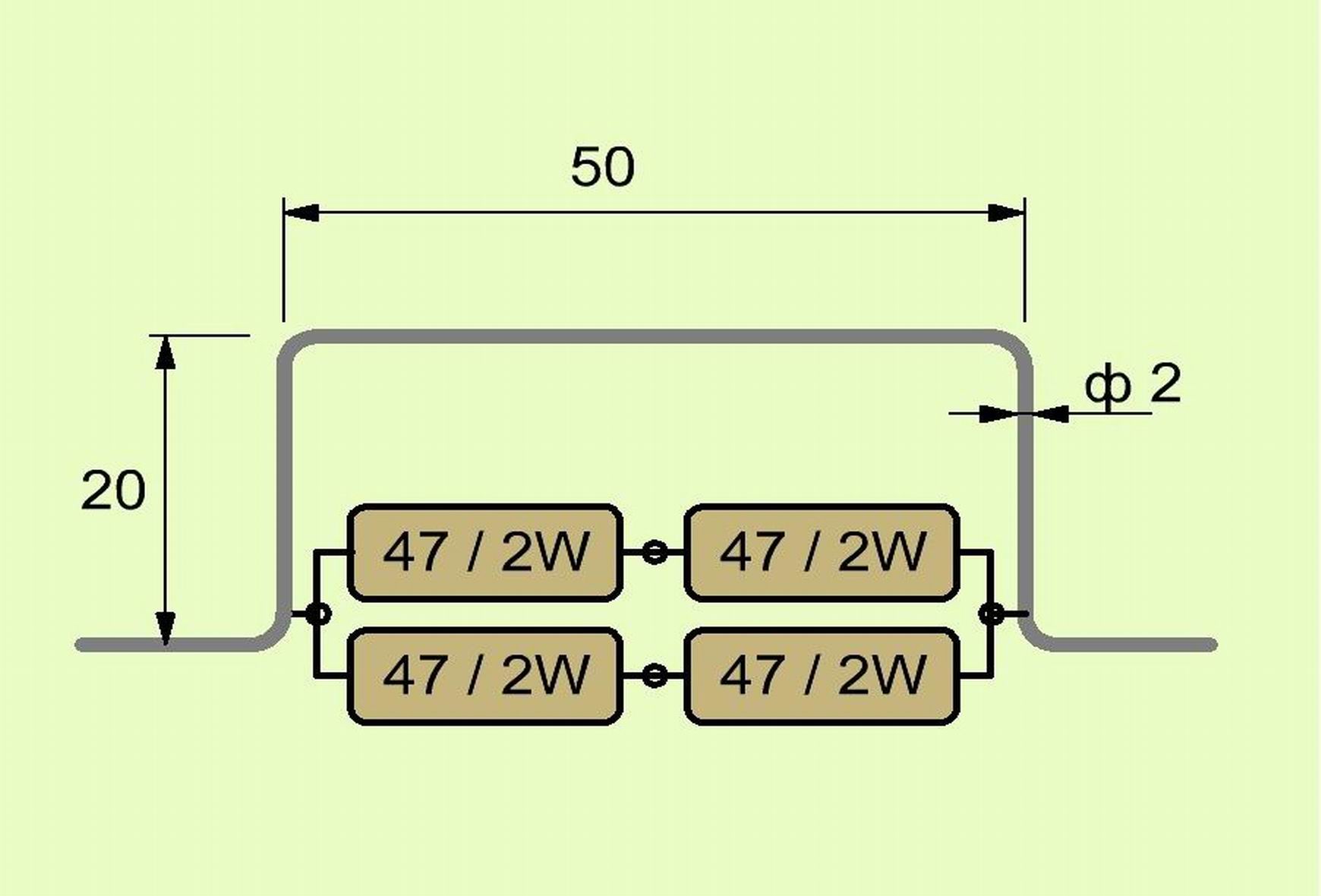

         Анод лампы подключен к P-фильтру и источнику питания с помощью противопаразитарного дросселя.  Отсутствие такого дросселя приводит к возникновению искрения в переключателе и первом переменном конденсаторе P-фильтра. Его конструкция, показана

была экспериментально установлена. Он состоит из 4 резисторов сопротивлением 47 Ом / 2 Вт, и индуктивность в форме U-образного зажима 50 х 20 мм, изготовленными из проволоки диаметром 2 мм. Лучше всего делать этот зажим из нихромовой проволоки, но для этого нужно припаять его к резисторам с серебряным припоем. Можно также использовать обычную медную луженую проволоку (посеребрение не рекомендуется).
       Первый конденсатор имеет максимальную емкость 200 пФ, начальные 30 пФ и расстояние между пластинами 3 мм. Для диапазона 1,8 МГц к нему параллельно добавляется конденсатор 330 пФ / 6000 В с помощью вакуумного реле B1B.
       Второй конденсатор имеет 4 секции по 330 пФ, соединенных параллельно, имеет начальную емкость 132 пФ и расстояние 0,5 мм между пластинами. Для полос 1,8 и 3,5 МГц к нему

добавляются конденсаторы емкостью 1800 и 400 пФ соответственно.

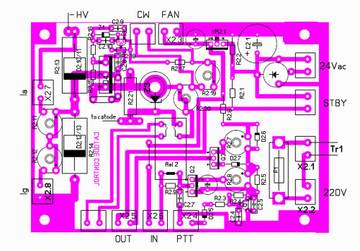

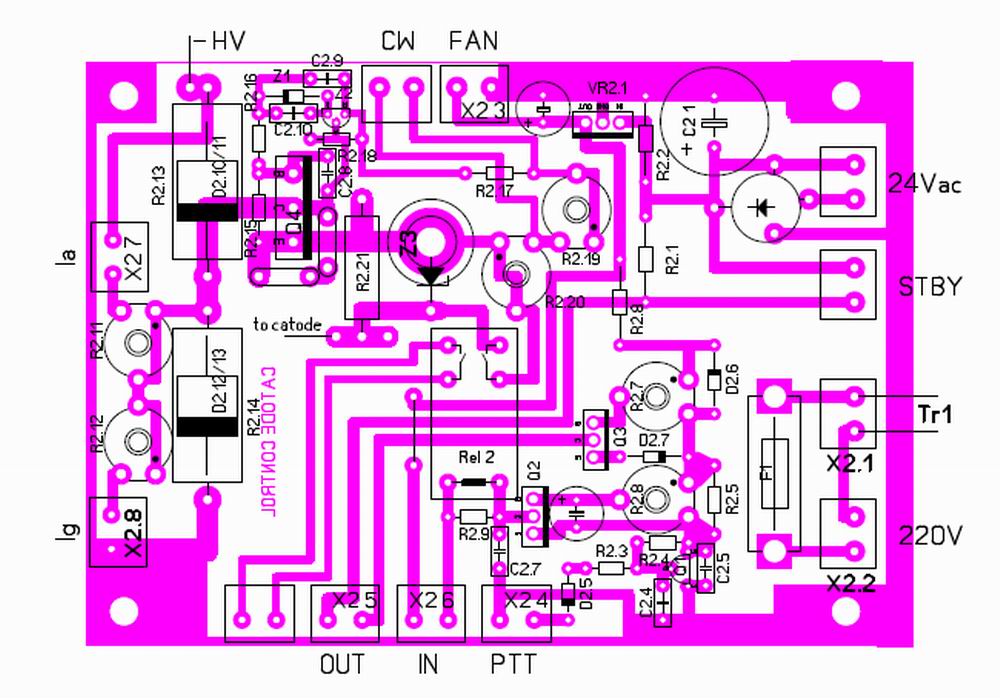

        Блок управления смонтирован на плате. На рис. 13 показано расположение деталей. Диоды D2.10 и D2.11 расположены друг над другом и приклеены к клеммам резистора R2.13. Диоды D2.12 и D2.13 до R2.14 монтируются одинаково. Небольшая L-образная алюминиевая пластина радиатора крепится к транзистору Q4. Резистор R2.20 регулирует ток покоя в режиме CW, а резистор R2.19 - SSB. Изображение фольги платы управления в масштабе 1: 1 можно скачать из файла Catode Control-PCB.pdf .
        Управление основными параметрами усилителя осуществляется тремя указательными микроамперметрами (50 мкА), которые шунтируются резисторами соответствующим образом. Точная настройка на соответствие их весов производится с помощью триммеров R2.11, R2.12 и R4. Один показывает ток анода, другой - ток решетки, а третий - ток антенны. Шкала анодного тока строится для 1,5А, тока сетки для 0,5А, тока антенны - для 6А.
         Использование трансформатора тока на выходе усилителя позволяет точно считывать ток антенны с линейными показаниями. Шкала этого устройства может быть построена в зависимости от мощности, но тогда она нелинейна и должна быть построена путем расчетов на основе тока антенны.
         Трансформатор тока Т1 выполнен из ферритового кольца ВЧ-60 с размерами 20х10х7,5 мм, на которое намотано 20 витков провода с шелково-лаковой изоляцией диаметром ф 0,35 мм. Другие детали измерителя тока антенны расположены на небольшой плате. Трансформатор тока намотан на коаксиальный кабель, который идет от выходного реле к выходному разъему и вместе с платой монтируется в U-образном экране из алюминиевого листа

Параметры усилителя

Входное сопротивление ................................................ ... около 50 Ом
Выходное сопротивление ......................................... ........ 50 Ом
Усиление ............................................... 12 дБ
Требуемая мощность возбуждения ............................. 80 - 130 Вт
Максимальная выходная мощность ........ ................................ 1800 Вт
Анодное напряжение ................................................ ........ 3000 В

Смещение передачи ...................... 20 В постоянного тока смещения в режиме ожидания ................. .............. 55 В пост.
Максимальный ток анода ............................................... .... 1000 мА
Ток в режиме ожидания в режиме SSB ...................................... .......... 160 мА
Ток в режиме ожидания в режиме CW ................................ ................. 30 мА

Параметры усилителя были первоначально установлены на основе аналитического определения и впоследствии были подтверждены с большой точностью при их измерении. Ожидалось только изменить входной импеданс в более широком диапазоне и, при необходимости, установить входные согласующие фильтры, но в действительности оказалось, что усилитель поддерживает относительно стабильный входной импеданс в диапазоне 45-75 Ом, и такие фильтры не нужны. Первоначально было заявлено, что КСВ между приемопередатчиком с выходным сопротивлением 50 Ом и усилителем в большинстве диапазонов составляет приблизительно 1: 1 и достигает максимальных значений до 1: 1,6 в высоких диапазонах. Большинство современных приемопередатчиков имеют встроенный преобразователь и легко автоматически сопоставляют вход усилителя. Образцы также были сделаны с помощью внешнего трансмаша с ручным управлением, и координация без проблем.
           Стоимость используемых деталей и материалов составляет примерно 500 евро. При изготовлении в любительских условиях, учитывая трудозатраты на изготовление коробки, механическую и электрическую установку, покраску и регулировку, стоимость готового усилителя составляет около 1000 евро.
