Антенна представляет собой несимметричный диполь, который запитывается через согласующий трансформатор коаксиальным кабелем с волновым сопротивлением 75 Ом.Антенну лучше всего выполнить из биметалла диаметром 2…3 мм — антенный канатик и медный провод со временем вытягиваются, и антенна расстраивается.

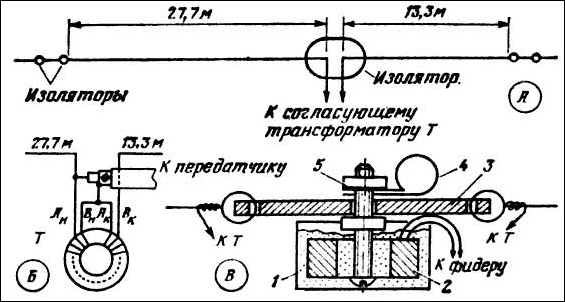

Согласующий трансформатор Т можно выполнить на кольцевом магнитопроводе сечением 0,5…1 см2 из феррита с начальной магнитной проницаемостью 100…600 (лучше — марки НН). Можно в принципе использовать и магнитопроводы от ТВС старых телевизоров, которые изготовлены из материала НН600. Трансформатор (он должен иметь коэффициент трансформации 1:4) наматывают в два провода, а выводы обмоток А и В (индексы «н» и «к» обозначают соответственно начало и конец обмотки) соединяют, как показано на рис.1б.
Для обмоток трансформатора лучше всего использовать многожильный монтажный провод, но можно применить и обычный ПЭВ-2. Намотку осуществляют сразу двумя проводами, укладывая их плотно, виток к витку, по внутренней поверхности магнитопровода. Перехлеста проводов не допускается. По внешней поверхности кольца витки размещают с равномерным шагом. Точное число двойных витков несущественно — оно может быть в пределах 8…15. Изготовленный трансформатор помещают в пластмассовый стаканчик соответствующего размера (рис. 1в поз.1) и заливают эпоксидной смолой. В незастывшую смолу по центру трансформатора 2 утапливают головкой вниз винт 5 длиной 5…6 мм. Он используется для крепления трансформатора и коаксиального кабеля (с помощью обоймы 4) к текстолитовой пластине 3. Эта пластина длиной 80 мм, шириной 50 мм и толщиной 5…8 мм образует центральный изолятор антенны — к ней крепятся и полотна антенны. Настраивают антенну на частоту 3550 кГц подбором по минимуму КСВ длины каждого полотна антенны (на рис.1 они указаны с некоторым запасом). Укорачивать плечи надо постепенно примерно на 10…15 см за один прием. После завершения настройки все соединения тщательно пропаивают, а затем заливают парафином. Обязательно следует покрыть парафином оголенную часть оплетки коаксиального кабеля. Как показала практика, парафин лучше других герметиков защищает детали антенны от воздействия влаги. Покрытие из парафина не стареет на воздухе. Антенна, изготовленная автором, имела полосу пропускания при КСВ=1,5 на диапазоне 160 м — 25 кГц, на диапазоне 80 м — около 50 кГц, на диапазоне 40 м — примерно 100 кГц, на диапазоне 20 м- около 200 кГц. На диапазоне 15 м КСВ лежал в пределах 2…3,5, а на диапазоне 10 м — в пределах 1,5…2,8.
Лаборатория ЦРК ДОСААФ. 1974 год
